M5Stack Cardputer M5StampS3 v1.1 ile

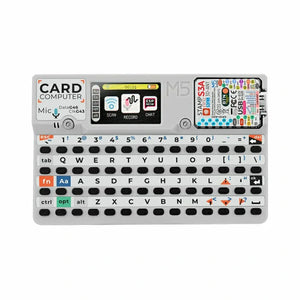

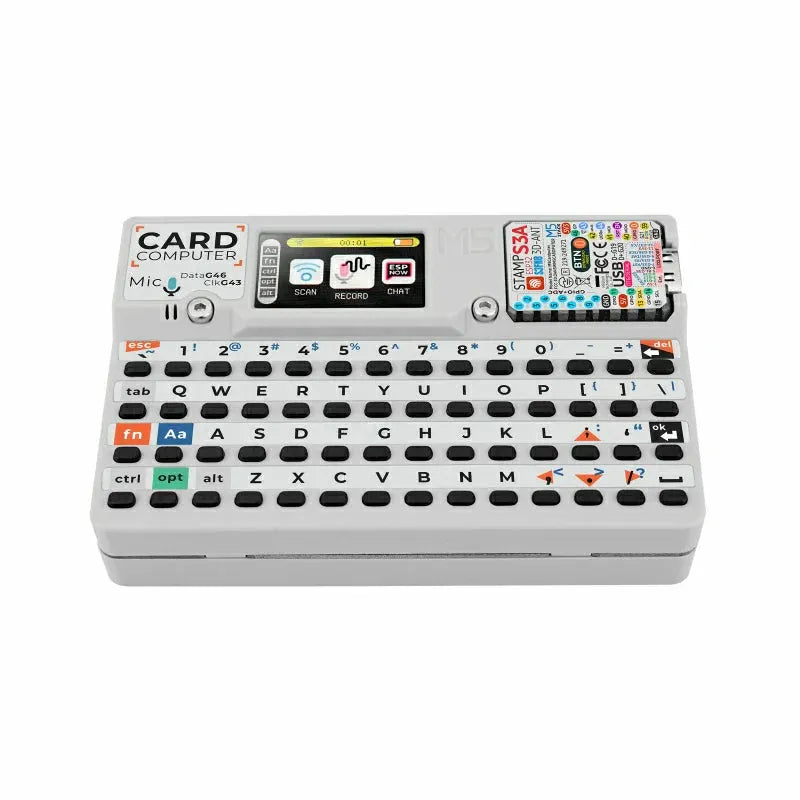

Cardputer v1.1, orijinal Cardputer'dan kapsamlı bir şekilde geliştirilmiş, mühendisler için tasarlanmış yüksek performanslı bir kart bilgisayardır. Yeni sürüm, yepyeni bir StampS3A mikrodenetleyiciye ve optimize edilmiş çekirdek modül antenine ve tuşlarına sahip olup, sistem kararlılığını ve kullanıcı deneyimini önemli ölçüde artırır.
Kontrol ve etkileşim açısından, ürün verimli ekran ve işlem için 56 tuşlu bir klavye ve 1,14 inçlik bir TFT ekran ile donatılmıştır; yerleşik SPM1423 dijital MEMS mikrofonu kayıt ve uyandırma işlevlerini destekler ve entegre bir boşluk hoparlör aracılığıyla ses çıkarır; ek olarak, bir kızılötesi verici harici kızılötesi kontrol yetenekleri sağlar.
Genişletilmiş işlevsellik için, dahili bir Grove arayüzü özel sensör genişletmesini kolaylaştırır; depolama, depolama alanının kolayca genişletilmesi için bir Micro SD kart yuvası ile geliştirilmiştir. Güç sistemi, pil ömrünü büyük ölçüde uzatmak için lityum pil şarj ve yükseltme/düşürme devrelerini entegre eden tabanda 1400mAh'lik bir pilin yanı sıra dahili 120mAh'lik bir pil kullanır. Yapısal olarak, taban metal yapışma için mıknatıslarla donatılmıştır ve LEGO stud genişlemesiyle uyumludur.
Bu ürün, hızlı fonksiyonel doğrulama, endüstriyel kontrol, ev kontrol sistemleri ve çeşitli diğer uygulama senaryoları için yaygın olarak uygulanabilir.

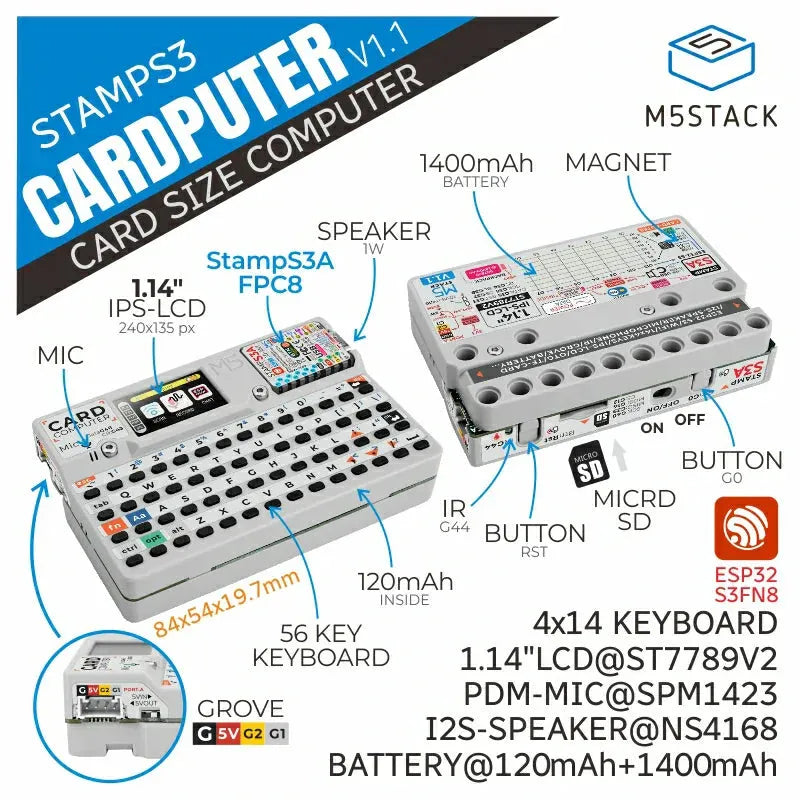

Özellikler
- StampS3A mikrodenetleyici
- 56 tuşlu klavye
- 1,14 inç TFT ekran
- Boşluk hoparlörü ve SPM1423 dijital MEMS mikrofon
- Kızılötesi kontrol etkileşimi için kızılötesi verici

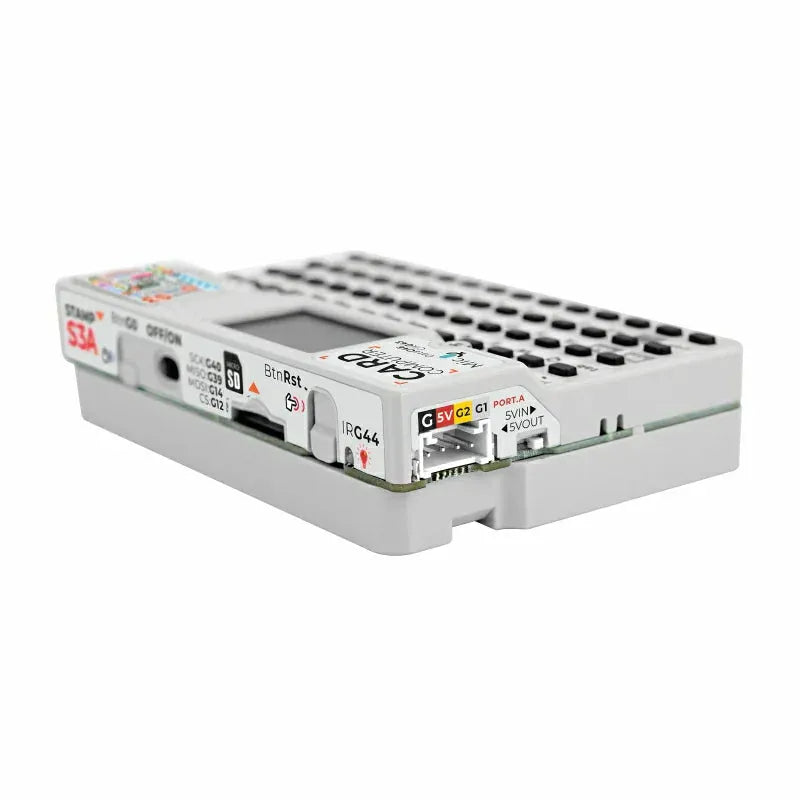

- HY2.0-4P arayüzü
- Micro SD kart yuvası

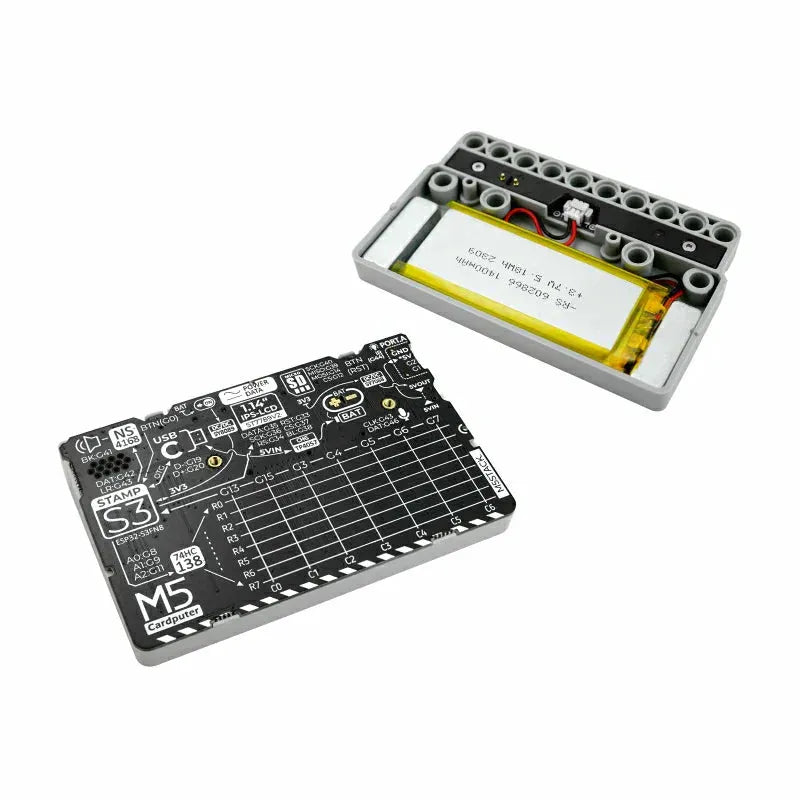

- Dahili 120mAh ve taban 1400mAh lityum piller

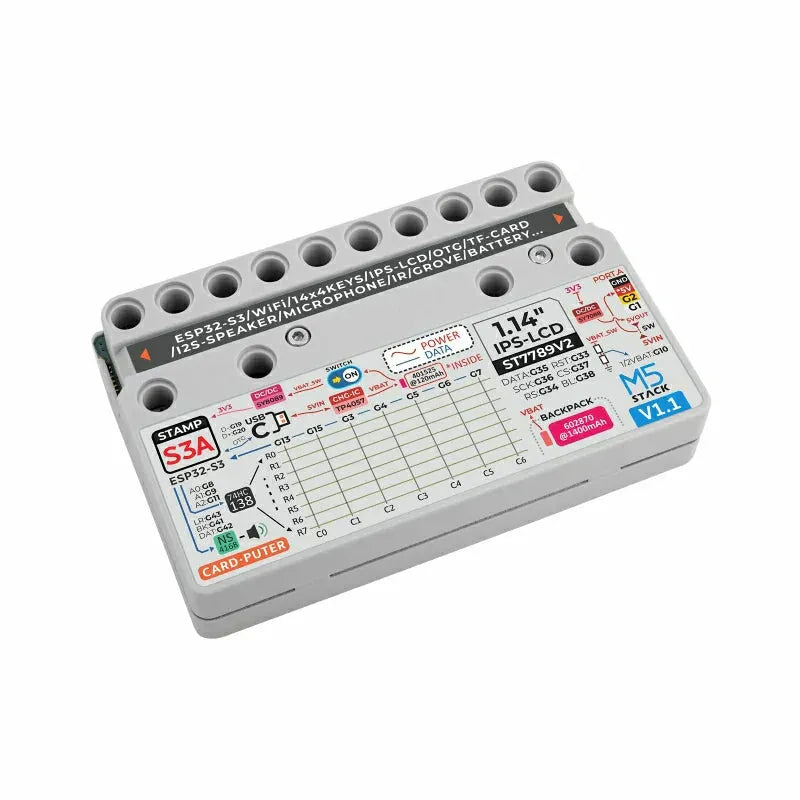

- Mıknatıslı taban
- LEGO stud genişlemesiyle uyumlu
- Geliştirme Platformları
İçindekiler
- 1 x Cardputer V1.1
- 1 x L-şekilli 1,5 mm altıgen anahtar (M2 vidalar için)
Uygulamalar
- Hızlı fonksiyonel doğrulama ve prototipleme
- Endüstriyel kontrol ve otomasyon
- Ev kontrol sistemleri
- Veri toplama ve sensör izleme
- Gömülü sistem geliştirme ve öğrenme
- Kablosuz iletişim ve IoT projeleri
Teknik Özellikler
| Teknik Özellik | Parametre |
|---|---|
| StampS3A | ESP32-S3 (Xtensa LX7), 8MB Flash, Wi-Fi, OTG, CDC |
| Flash | 8MB |
| Depolama | SD Kart |
| Klavye | 56 tuş (4 x 14) |
| Düğme | 1 x Sıfırlama tuşu + 1 x Kullanıcı tuşu |
| Grove | 1 x HY2.0-4P |
| Pil Kapasitesi | 120mAh + 1400mAh (tabanda) |
| Ekran | ST7789V2 @ 1.14 İnç, 240 x 135 px |
| Hoparlör | 8Ω @ 1W I2S @ NS4168 |
| Mikrofon | MEMS mikrofon @ SPM1423 |
| Kızılötesi | 0°'de: 410cm (düz hat mesafesi) 90°'de: 66cm 45°'de: 170cm |
| Uyku Akımı | DC-4.2V @ 0.15uA |
| Çalışma Akımı | Kızılötesi iletim modu: DC-4.2V/148.07mA Tuş modu: DC-4.2V/138.93mA |
| Çalışma Sıcaklığı | 0-40°C |
| Ürün Boyutu | 84.0 x 54.0 x 19.7mm |
| Ambalaj Boyutu | 149.0 x 94.0 x 18.0mm |
| Ürün Ağırlığı | 90.0g |
| Brüt Ağırlık | 106.8g |
Ürün Karşılaştırması
| Karşılaştırma Öğesi | Cardputer v1.1
|
Cardputer
|
|---|---|---|
| Çekirdek Modül | StampS3A | StampS3 |
| RGB LED Kontrol Mantığı | RGB LED ve ekran arka ışığı aynı güç kaynağını paylaşır, optimize edilmiş kontrol mantığı ile | Güç kaynağına bağlandığında hemen çalışır |
| Anten Tasarımı | Geliştirilmiş sinyal alımı için optimize edilmiş anten tasarımı | Geleneksel anten tasarımı |
| Tuş Özellikleri | 4,0 x 3,0 x 2,0 mm boyutlarında tuşlarla optimize edilmiş tuş hissi | 2,6 x 1,6 x 0,55 mm tuş boyutu |
| Güç Tüketimi | Daha düşük güç tüketimi için optimize edilmiştir | Geleneksel tasarım |
Arduino
Platform.IO
[env:m5stack-stamp-s3]
platform = espressif32
board = esp32-s3-devkitc-1
framework = arduino
upload_speed = 1500000
build_flags =
-DESP32S3
-DCORE_DEBUG_LEVEL=5
-DARDUINO_USB_CDC_ON_BOOT=1
-DARDUINO_USB_MODE=1
lib_deps =
M5Unified=https://github.com/m5stack/M5Unified
ESP-IDF
Easyloader
| Easyloader | İndirme Bağlantısı | Açıklamalar |
|---|---|---|
| Cardputer v1.1 Kullanıcı Demosu Easyloader | İndir | / |
Şematikler
Model Boyutu
